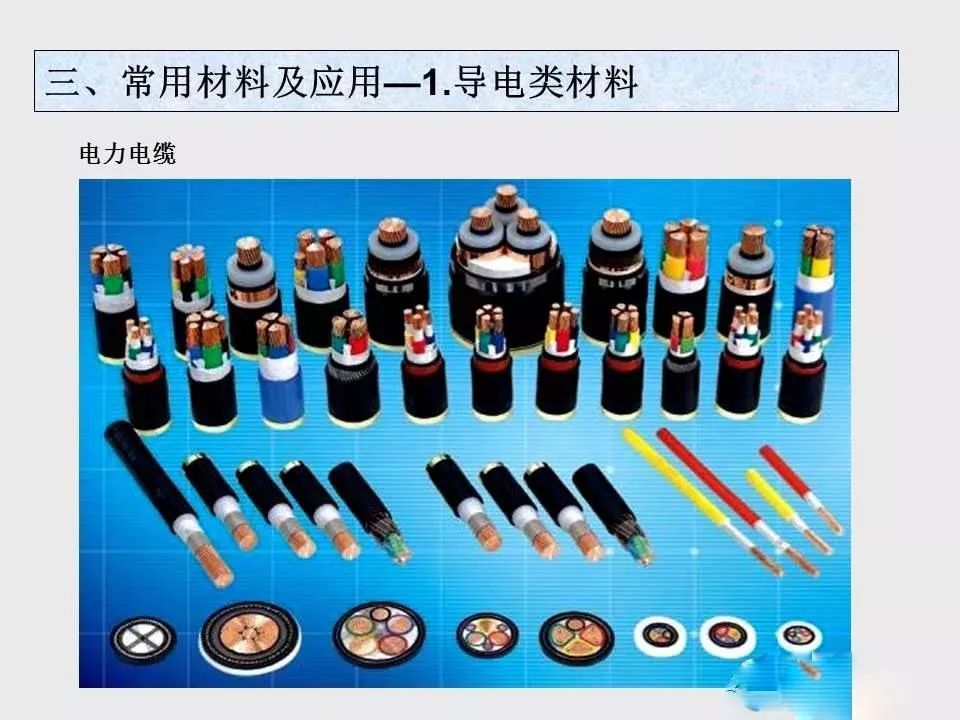

根據網友對電氣基礎知識的反饋，小編給大家整理了資料，希望會進一步加深大家對電氣基礎知識的

了解，希望對大家有所幫助。電氣百科，電的世界我最懂！

電氣百科：基礎知識保護電器裝設位置

保護電器裝設位置

1、 保護電器應裝設在被保護線路與電源線路的連接處,但為了操作與維護方便可設置在離開連接點的地方,并應符合下列規定:

a、線路長度不超過3m;

b、采取將短路危險減至最小的措施;

c、不靠近可燃物

2、當將從高處的干線向下引接分支線路的保護電器裝設在距連接點的線路長度大于3m的地方時,應滿足下列要求:

a、該段分支線應敷設于不燃或難燃材料的管、槽內.

b、在分支線裝設保護電器前的那一段線路發生短路或故障時,離短路點最近的上一級保護電器應能保證符合規范規定的要求.

3、短路保護電器應裝設在低壓配電線路不接地的各相(或極)上,但對于中性點不接地且N線不引出的三三線配電系統,可只在二相(或極)上裝設保護電器.

4、在TT或TN-S系統中,當N線的截面與相線相同,或雖小于相線但已能為相線上的保護電器所保護,N線上可不裝設保護;當N線不能被相線保護電器所保護時,應另在N線上裝設保護電器保護,將相應相線電路斷開,但不必斷開N線來源:考試大

5、在TT或TN-S系統中,N線上不宜裝設電器將N線斷開,當需要斷開N線時,應裝設相線和N線一起切斷的保護電器.當裝設漏電電流動作的保護電器時,應能將其所保護的回路所有帶電導線斷開.

6、在TN系統中,當能可靠地保持N線為地電位時,N線可不需斷開.

7、在TN-C系統中,嚴禁斷開PEN線,不得裝設斷開PEN線的任何電器.當需要在PEN線裝設電器時,只能相應斷開相線回路.

電氣百科：基礎知識變配電所操作電源

變配電所操作電源

1 直流操作電源的設計要求

1 直流系統的負荷[66]

110kV及以下變電所的直流負荷可分為經常負荷、事故負荷及沖擊負荷三大類.

經常負荷主要包括經常帶電的繼電器、信號燈、位置指示器及直流常明燈或其他常接入直流系統中的用電設備,一般可取1~2kW.

事故負荷是變電所失去交流電源全所停電時,必須由直流系統供電的負荷,主要為事故照明負荷.事故照明負荷統計見表12?1?1.

變電所的沖擊負荷主要是斷路器的合閘機構在斷路器合閘時的短時(0.1~0.5s)沖擊電流.

2 10kV及以下變配電所直流操作電源設計原則[5]

1 供一級負荷的配電所或大型配電所,當裝有電磁操動機構的斷路器時,應采用220V或110V蓄電池組作為合、工業導航網分閘直流操作電源;當裝有彈簧儲能操動機構的斷路器時,宜采用小容量鎘鎳電池裝置作為合、分閘操作電源.

2 中型配電所當裝有電磁操動機構的斷路器時,合閘電源宜采用硅整流,分閘電源可采用小容量鎘鎳電池裝置或電容儲能.對重要負荷供電時,合、分閘電源宜采用鎘鎳電池裝置.

當裝有彈簧儲能操動機構的斷路器時,宜采用小容量鎘鎳電池裝置或電容儲能式硅整流裝置作為合、分閘操作電源.

采用硅整流作為電磁操動機構合閘電源時,應校核該整流合閘電源能保證斷路器在事故情況下可靠合閘

1.3 直流系統接線

1.3.1 鉛酸蓄電池直流系統[66]

110kV及以下變電所直流系統及直流屏典型設計原則:

(1)直流系統一般采用220V或110V電壓.

(2)接線方式采用單母線分段接線.變電所蓄電池組一般不設端電池.

(3)蓄電池組按GF型固定防酸隔爆式鉛酸蓄電池進行編制.蓄電池容量規格為200,300,400,500,600,800,1000Ah.蓄電池個數根據直流系統電壓等級而定,對220V取104~107個,對110V取52~53個.

(4)直流配電屏的操作和保護設備采用空氣開關或刀開關(組合開關)和熔斷器.屏內母線為絕緣銅母線.直流系統應能承受5~10kA的短路電流.

(5)每段直流母線上均應設絕緣監察和電壓監察裝置.

(6)直流信號饋線有中間繼電器(DZ?810/A型)監視及信號燈監視兩種接線.采用自動空氣開關時,饋線失電監視是利用自動空氣開關的輔助觸點和鈕扣開關組成的信號系統來實現.

(7)事故照明采用由直流母線直接供電,變電所一般無需裝設事故切換裝置.

(8)直流配電屏和充電整流屏的結構采用封閉定型屏(高2260mm,寬800mm,深600mm).

3 帶電容儲能裝置的整流直流系統[65]

帶電容儲能裝置的整流直流系統在正常運行時,直流電源由硅整流器供給;當系統故障,即交流電源電壓降低或消失時,由電容儲能裝置放電使保護跳閘.優點是投資者,運行維護方便.缺點是可靠性不如蓄電池.

電氣百科：基礎知識外部相間短路保護

外部相間短路保護應符合下列規定:

1)雙繞組變壓器,應裝于主電源側.根據主接線情況,保護裝置可帶一段或兩段時限,以較短的時限動作于縮小故障影響范圍,以較長的時限動作于斷開變壓器各側斷路器.

2)三繞組變壓器,宜裝于主電源側及主負荷側.主電源側的保護應帶兩段時限,以較短的時限斷開未裝保護側的斷路器.當不符合靈敏性要求時,可在所有各側裝設保護裝置.各側保護裝置應根據選擇性的要求裝設方向元件.

電氣百科：基礎知識熔斷器

熔斷器是一種簡單的電路保護電器，其原理是當流經熔斷器的電流達到或超過定值一定時間后，本身的熔體熔化，切斷電路。其動作原理簡單，安裝方便，一般不單獨使用，主要用來配合其他電器使用。

主要動作特點：

一是電流要達到一定值，工業電器網該值在熔斷器出廠前已經做好，無法更改;

二是電流達到一定值后要經過一定的時間，該時間也是廠家做好的，無法更改，但是類型很多，包括延時動作、快速動作、超快速動作等;

三是動作后本體損壞，不能重復使用，必須更換;

熔斷器是否熔斷可以通過熔斷指示器判別，也可通過熔體外觀上判別;常用的保險絲、保險管都屬于該類電器范圍。
