配電柜廠家講解精密配電柜工作原理
通過精密配電柜可有效地對電源質量進行檢測，杜絕安全隱患的出現，同時精密配電柜可對電量進行實時監測，對整個電力系統進行有效的管理，河北配電柜生產廠家德蘭電氣為大家介紹一下：
一、精密配電的優勢
對于傳統的配電柜而言，其主要功能為對電源進行分配，并未對電力系統進行有效的管理，電能表只是對主路的電量進行顯示，而對于支路卻沒有任何的監測。為了得到較為準確的數據，只有通過增加電能表來實現，使得配電柜的容量極大地降低。相比于傳統的配電柜，精密配電柜實現了對主路與支路的有效監測，不僅彌補了傳統配電柜的不足，還提升了對電力系統的管理效率，實現了精密配電。
二、精密配電的監控要求
精密配電監控系統需要對配電柜主路與支路的電流、電壓與功率進行實時監測，且必須確保當電能表斷電后，重要的數據依然存在。同時精密配電監控系統還必須具有自動報警功能，當電壓負荷、過壓或者欠壓情況出現時進行自動報警，實現本地與遠程告警，方便維修人員及時進行排障維修。
三、精密配電柜的功能
1.具有安全管理功能
精密配電柜對電源具有強大的管理功能，可將配電系統完全納入到機房監控系統，使精密配電系統的監測內容更加豐富。對于主路而言，精密配電柜可以對其總功率、有功功率與功率因數進行有效的監測；對于支路而言，精密配電系統可對其斷路器電流、開關開閉的狀態等進行監測，使所有的參數直觀地出現在用戶面前，有效地規避了風險。
2.具有運營成本管理功能
精密配電系統可對每一服務器機架的運營成本進行實時監測，對用電功率與用電量進行實時的記錄，通過后臺系統的運算，有效地對月度、季度與年度的用電量進行統計，實現對運營成本的管理，幫助配電企業提高經濟效益。
3.可輕松納入機房監控系統
精密配電系統提供了不同的智能接口通信方式，這些接口可輕松地納入機房的監控系統中，將所有信息通過一個接口上傳，這不僅提升了系統的穩定性，還極大地節省了監控成本。此外，在空面板上，每次報警的起止時間被精確地記錄，并且最多可保存900條信息，使得工作人員能夠有效地進行故障的分析與排障工作，極大地節省了人力與物力。
四、精密配電柜的應用與選擇

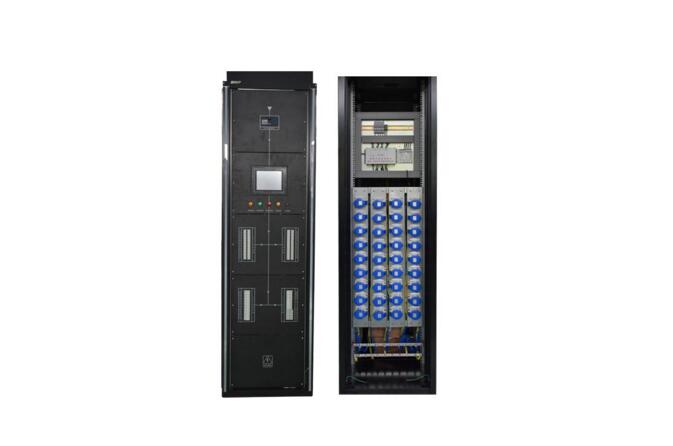

1.精密配電柜的特征
由于精密配電柜具有高度的集成性，因而可對多條支路進行統一的監測，并且還實現了對其他方面的監測，例如零地開關、溫度等。一臺精密配電柜可以同時對多條支路的參數進行采集，并且可以隨時拓展容量。例如某精密配電柜有4條采集通道，其中，每條通道又對應20路CT排采集數據，因此其對應的拓展容量為80路。若主路條數超出此數值，則必須安裝額外的并行裝置，方可進行數據的采集。
2.精密配電柜的安裝與接線
精密配電柜通常的安裝模式為標準導軌安裝，即在安裝時無需額外的工具，使得安裝過程較為方便。對于觸摸屏的安裝，通常采用嵌入式安裝方式，便于工作人員對數據進行查看。除此之外，壁掛式安裝方式也是較為常用的安裝方式。由于精密配電對支路采用的是排線連接互感器，因此不需任何接線便可直接插拔，不僅使操作變得簡單，同時還避免了因接線過多而產生的煩瑣步驟。
3.精密配電柜的選擇
隨著科學技術的不斷發展，用戶對精密配電產品提出了更高的要求，就目前的實際情況而言，通常工作人員選用20 kVA、40 kVA、60 kVA、80 kVA、100 kVA和120 kVA這6種配電產品。此外，根據場地的不同要求，工作人員可選擇單母線系統與雙母線系統。對于支路斷路器而言，既可以選擇固定式斷路器，又可以選擇熱插拔可調相斷路器。目前，支路斷路器的容量主要有16A、25A、32A、63A等多種。
五、精密配電監控系統具有檢測功能
1.精密配電柜電參數顯示
由于精密配電監控系統可對電力系統的主路與支路的參數同時進行檢測，因此無需額外的監控系統便可實現對主路與支路的諧波檢測，并且可以實現對電流需量最大檢測、功率最大需量檢測、溫度檢測、漏電流檢測、中線電流檢測、零地電壓檢測與主開關故障等方面的檢測，同時對檢測的數據進行自動存儲，使相關的工作人員可以順利地描繪出歷年的不同變化，通過屏幕直觀地顯示在人們面前，便于人們查看。工作人員可以通過不同的按鈕進行界面的轉換，以使精密配電柜中的所有數據完全顯示。同時，工作人員在獲取足夠的權限后，可登錄系統界面，根據不同的配電需求，通過配電柜進行修改，避免因他人的錯誤操作而使得配電柜參數出現不準確的現象。
2.精密配電柜一次系統圖顯示
AMC16K開關量模塊可對所有的支路開關進行監測，實現了對精密配電柜的全方位監控。工作人員通過該界面可以直觀地看到精密配電柜內所有開關的分合狀態，便于工作人員對精密配電柜中的開關進行操作，滿足實際配電需求。
3. 精密配電系統具有報警功能
（1）具有實時報警功能
由于精密配電系統可對精密配電柜進行全方位的監測，因此當精密配電柜內的參數發生異常情況時，精密配電系統便可自動發出警報，與此同時，精密配電系統將錯誤的參數傳送至后動環監控系統。精密配電系統的報警功能主要體現在以下幾方面，即對裝置通訊連接故障、過電壓、欠電壓、欠頻率、三相負載不平衡、開關故障與溫度異常進行自動報警。對主路與支路的負荷告警主要分為2段，第一段為預告警，第二段為過負荷告警。通過此種報警方式，可有效地避免安全隱患的出現。當精密配電系統發出警報時，報警的內容會出現于大屏幕之上。此時，可通過人為操作停止報警。與此同時，若新的報警再次發出，則不會因人為屏蔽而使其關閉，這正是精密配電系統的最大優勢所在。當發出報警時，相關維護人員可根據報警蜂鳴器對故障點進行排障。當工作人員在大屏幕上點擊確認告警鍵時，報警便會立即停止。若當此操作結束后立即發出新的報警，則報警蜂鳴器會再次響起，對告警進行提示，這與之前停止的報警不會發生沖突。當維修人員排障工作結束后，系統會再次正常運行。
（2） 具有歷史報警功能
所謂“歷史報警”，是指從精密配電系統運行至今所發出的所有警報。由于精密配電系統對參數具有存儲功能，因此為工作人員分析問題帶來了極大的便利，最大限度地節省了工作人員的精力。工作人員可通過大屏幕對歷史報警數據進行查詢，并且可按照一定的順序?qū)诎l(fā)生的報警數據進行記錄，便于日后查找。
隨著電力系統的不斷發展，人們對配電系統提出了更高的要求，因此國家電力部門必須加大力度對配電柜進行開發。隨著科學技術的不斷發展，智能配電柜已經出現在配電系統中，只有對精密配電柜進行合理的選擇與使用，才能為配電系統的發展奠定良好的基礎，歡迎大家來電與石家莊配電柜生產廠家德蘭電氣的小編溝通交流。
