配電柜、控制柜電路布線注意12個重點

配電柜、控制柜電路設計的重點，不規范的布線可能會影響到電路的正常運行，進而影響到業主日后的正常生活。因?yàn)殡娐凡季€屬于裝修隱蔽工程，因此必須遵循基本要求，嚴格按照布線圖施工，并遵循布線的基本原則。

1、定位：需要根據每一個電路的用途進行定位，設計好各處的開關、插座和照明燈，電工師傅會根據你的要求進行定位。

2、開槽：定位完成后，根據電路的走向進行開槽。開槽要注意橫平豎直。但是，盡量要減少橫槽，這樣會影響到墻的承受力。開槽深度一般以PVC管的直徑加1厘米為宜。應先在墻面上彈出控制線后再用云石機切割施工。

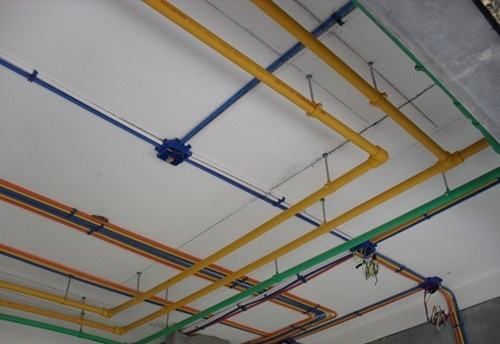

3、線管：線管有冷彎管和PVC管兩種，建議使用315重型PVC管。因?yàn)槔鋸澒苋菀讖澢也粫?huì)開裂。

4、彎管：必須使用彎管工具，弧度應為線管直徑的6倍，先排管，后用鋼絲穿過，便于以后線路升級、維修。

5、防止強弱電的信號干擾。強弱電線的距離應保持在30厘米以上為宜，如特殊情況達不到要求，應對弱電線做屏蔽處理。

6、強、弱電不同布置在一根線管內。

7、同一個回路的電線應穿入同一根管內，并且管內保留一定的空間，不低于管內橫截面的40%。

8、同一室內的電源、電話、電視等插座面板應在同一高度，電源線及插座與電視線及插座的水平間距不應小于一個暗盒的距離。

9、PVC管應用管卡固定，它的接頭均用配套接頭，用PVC膠水粘牢，彎頭要用彈簧彎曲，穿著絕緣鞋操作是很規范的。

10、穿入暗盒的電線應卷曲在盒內，線頭用電工膠布封好，預留長度為15厘米。

11、當布線長度超過15米或中間有3個彎曲時，在中間應該加裝一個接線盒。

12、最后，電路施工完畢，施工方應保留一份電路布置圖給業主。將來需要進行檢修或打墻時可根據圖紙避開管線，避免造成損失（石家莊德蘭電氣設備有限公司）。
