如何解決配電柜接地故障及漏電斷路器接線圖解

如何解決配電柜接地故障，石家莊德蘭電氣設備有限公司

電壓起火這是比短路更危險的起火原因。一般說來，接地故障回路阻抗大，導線接地連接不良時，更增大回路阻抗，此時便易出現電弧性故障，俗稱打火花。

我們要求進戶線在進入配電箱時，祥泰電氣提示箱體須作可靠連接接地，接地螺栓須加鍍鋅墊片，而且若是多股導線須加線鼻子，原因就在于此。

預防接地故障火災，首先應在電氣線路和設備的選用和安裝上盡量防止絕緣損壞，以免接地故障的發生。對此，除了采取預防短路火災的措施外，還應采取如下措施：

1、在建筑物的電源總進線處，裝設漏電保護器，祥泰電氣提示應注意用于防火的漏電保護必須裝在電源總進線處以對整個建筑物起防火作用；

2、在建筑物電氣裝置內實施總等電位聯結。當故障電壓沿PE線進入線路時，建筑物內線路上處于同一故障電壓，這樣做后消除了電位差，電弧電火花無從發生，也就滿足了防火要求。

電氣百科：電工必知必看，漏電斷路器接線圖解

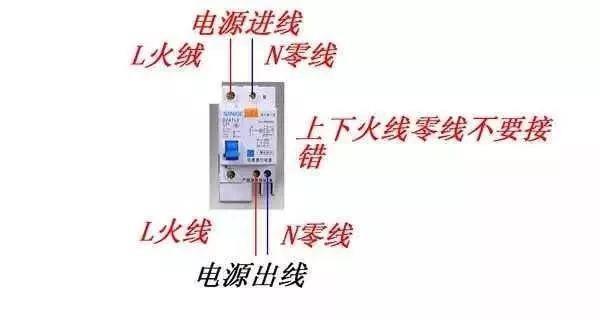

對于漏電保護器的接線，上端接電源，下端接負載。

漏電保護器接線注意以下幾點要求。1. 標有電源側和負荷側的漏電保護器不得接反。如果接反，會導致電子式漏電保護器的脫扣線圈無法隨電源切斷而斷電，以致長時間通電而燒毀。2. 安裝漏電保護器不得拆除或放棄原有的安全防護措施，漏電保護器只能作為電氣安全防護系統中的附加保護措施。3.安裝漏電保護器時，必須嚴格區分中性線和保護線。使用三極四線式和四極四線式漏電保護器時，中性線應接入漏電保護器。經過漏電保護器的中性線不得作為保護線。

4.工作零線不得在漏電保護器負荷側重復接地，否則漏電保護器不能正常工作。

5.采用漏電保護器的支路，其工作零線只能作為本回路的零線，禁止與其他回路工作零線相連，其他線路或設備也不能借用已采用漏電保護器后的線路或設備的工作零線。
